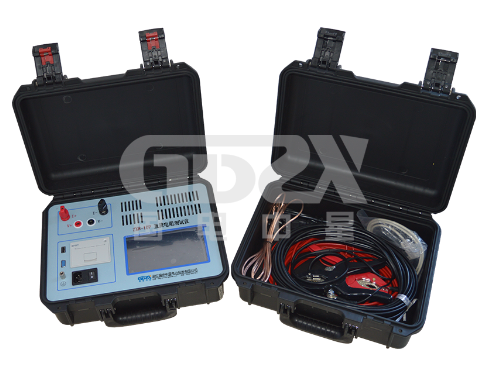

ZXR-10P直流電阻測試儀技術解析與創新應用

隨著智能電網建設的深入推進，電力設備檢測領域?qū)y(cè)量?jī)x器的智能化、便攜化和精準化提出了更高要求。ZXR-10P直流電阻測試儀作為新一代智能化檢測設備，憑借其創新的技術架構和人性化設計，為110kV及以下變壓器的直阻測量提供了高效解決方案，成為電力運維領域的創新標桿。

一、智能化技術架構革新
       ZXR-10P采用"高速單片機+智能電源管理"雙核控制系統，實現了測量流程的全自動化。其突破性的AUTO模式可根據被測物阻抗特性自動匹配最優測試電流（0.5mΩ-100kΩ全量程覆蓋），配合智能功率管理技術使整機功耗降低40%，實測最大功耗僅200W。創新設計的無線互聯系統支持Android平臺APP控制，通過藍牙5.0技術實現100米范圍內遠程操控，結合云端數據管理功能，使現場檢測數據可實時同步至后臺管理系統。

二、多維安全防護體系
      設備搭載三重動態保護機制：反電勢吸收回路可有效抑制100V/ms的瞬態電壓沖擊；過溫保護模塊采用分布式溫度傳感網絡，對功率器件實施±1℃精度監控；獨創的斷線預警系統能在10μs內識別接線異常并啟動自動放電。實測表明，在突然斷電情況下，其儲能電容可維持保護電路工作300ms，確保設備及人員安全。

三、精密測量性能突破
       通過采用24bit高精度ADC和數字鎖相放大技術，ZXR-10P在10A量程下實現0.5mΩ~0.8Ω量程的±0.2%精度測量，最小分辨率達0.1μΩ。其專利的電流反向補償算法有效消除熱電勢影響，配合七寸IPS廣視角觸摸屏（分辨率1280×800），可實時顯示四線制測量的動態曲線。內置的銅鋁材質溫度換算模型支持-40℃~120℃寬溫域自動補償，將溫度系數誤差控制在50ppm/℃以內。

四、工程化設計創新
       設備采用模塊化結構設計，主機與線箱分離式架構使單件重量控制在6kg以內。軍工級IP54防護箱體配合硅膠密封接口，可抵御現場油污和粉塵侵入。創新的線纜管理系統配備10米超柔測試線（可定制至50米），線端采用鍍金彈性探針，接觸電阻小于0.2mΩ。集成熱敏打印機支持中英文雙語報告打印，配合1000組本地存儲和U盤擴展功能，滿足現場即時出證需求。

在實際應用中，ZXR-10P已成功應用于多個500kV變電站的變壓器交接試驗，相比傳統設備，其測量效率提升3倍以上，特別在大型電力變壓器低壓繞組（≤0.5Ω）測量中，10A檔位可在20秒內完成穩定測量。隨著新型鋰電池技術的應用，其續航能力可達8小時連續工作，完全滿足移動檢測車的作業需求。該設備的推廣應用，標志著我國在智能檢測裝備領域已實現從跟跑到領跑的重要跨越。
