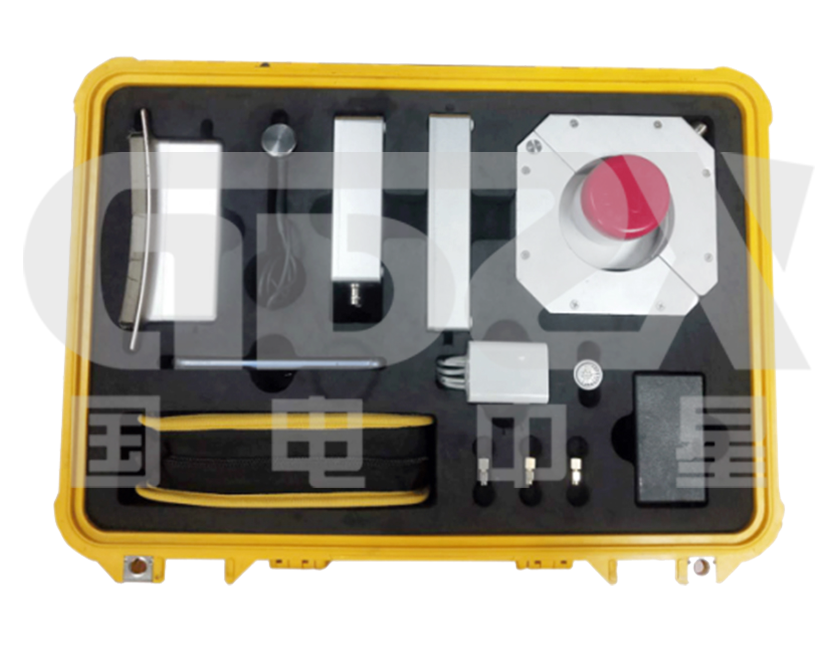

操作視頻ZXPD-300L多功能無線局部放電檢測儀是一款集特高頻、超聲波和暫態地電壓三種檢測方法于一體的高壓電力設備絕緣缺陷帶電檢測設備。本儀器主要包含無線特高頻智能傳感器、無線TEV智能傳感器、接觸式差分超聲波傳感器、電源相位同步模塊和智能終端等。
1）無線特高頻智能傳感器用于接收高壓設備發生局部放電時輻射出來的特高頻電磁波信號，檢測頻段為300MHz～1500MHz；同時，無線特高頻智能傳感器將檢測到的特高頻局部放電信號進行調理和采集，并通過Wi-Fi將數據上傳給智能終端。
2）無線TEV智能傳感器用于接收高壓設備發生局部放電時產生的暫態地電壓信號，檢測頻段為1MHz～100MHz；TEV智能傳感器同時也集成了超聲傳感器，可以測量超聲信號并用耳機監聽。無線TEV智能傳感器對檢測到的暫態地電壓信號進行調理和采集，并通過Wi-Fi將數據上傳給智能終端。
3）本檢測儀的智能終端基于智能手機平臺，內嵌智能APP“特高頻局放儀”“超聲局放儀”、“局放儀”
4）電源相位同步模塊，用于外同步信號的發送，采用無線通信的方式與特高頻智能傳感器或超聲波智能傳感模塊連接，使用時直接插到市電插座上進行電源相位同步，同步距離不低于50米。
序號 | 參數名稱 | 詳細參數 |
1 | UHF測量通道數 | 1（可擴展） |
2 | UHF測量帶寬 | 300MHz～1.5GHz |
3 | UHF傳感器類型 | 三角對數天線 |
4 | 超聲波測量通道數 | 2 |
5 | 超聲波頻帶范圍 | 20kHz～200kHz |
6 | TEV檢測通道數 | 1 |
7 | TEV測量帶寬 | 1MHz～100MHz |
8 | TEV傳感器類型 | 電容型傳感器 |
9 | 相位同步模式 | 無線外同步/內同步 |
10 | 同步天線類型 | PCB天線 |
11 | 內部存儲空間 | 64GB |
12 | 電池持續工作時間 | 5.5h |
13 | 外部電源輸入 | 220VAC |
14 |
尺寸 | 無線特高頻智能傳感器：160* 97 * 59； |
無線TEV智能傳感器：148*70*29； | ||
智能終端：238mm * 113 mm x 56mm | ||
15 | 檢測儀重量 | 1kg |
16 | 總重量（含設備箱） | 4.35kg |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
